  • 智慧建筑照明控制系统

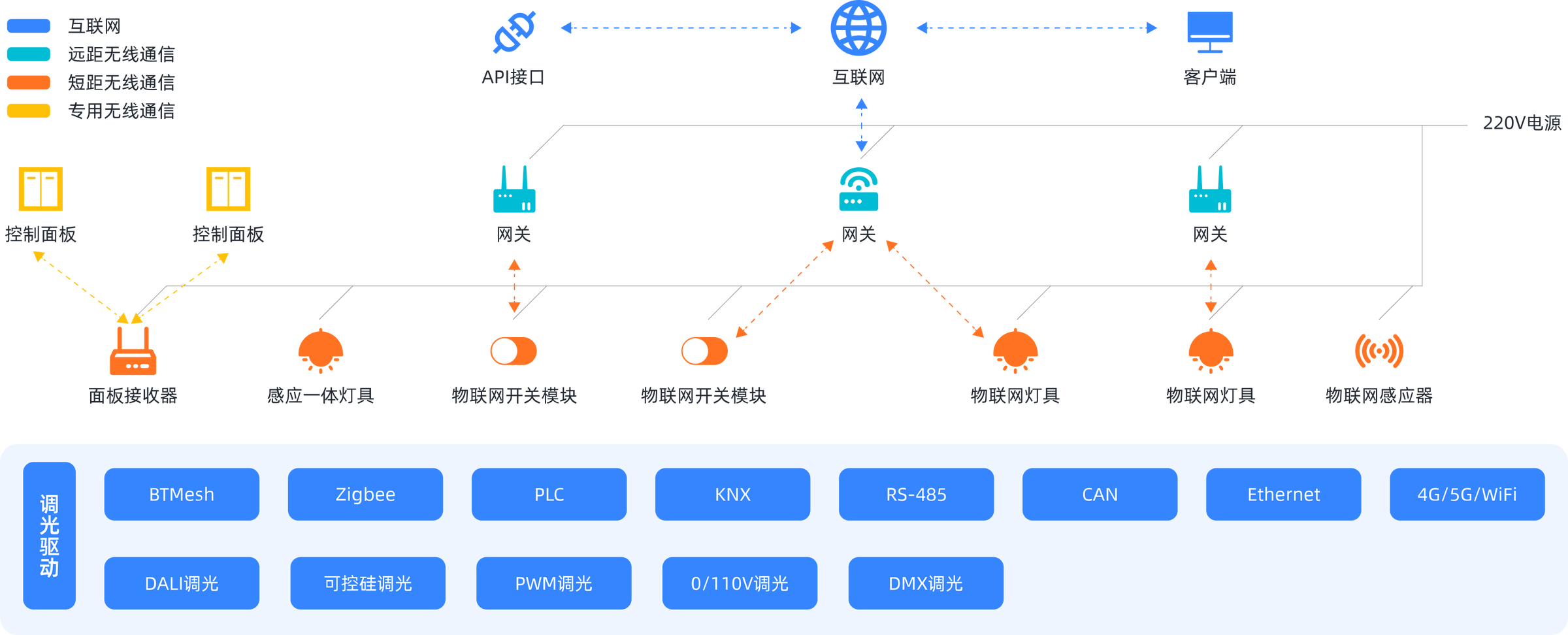

  • 智慧照明系统架构

数字之光全场景智慧照明系统提供从调光驱动、智能模组、人体存在照度传感器、室内室外网关以及控制面板到云平台产品和解决方案，可覆盖智能空间全场景智慧照明。

主要功能包括：智能控制、场景联动、能源管理以及信息报警等模块，通过开放接口可对接第三方平台。

  • 智慧照明应用场景

数字之光智慧照明系统，兼具有线 + 无线混合组网，无论是前装还是后装市场、家用还是工程项目，都能为客户定制最适合的照明方案。

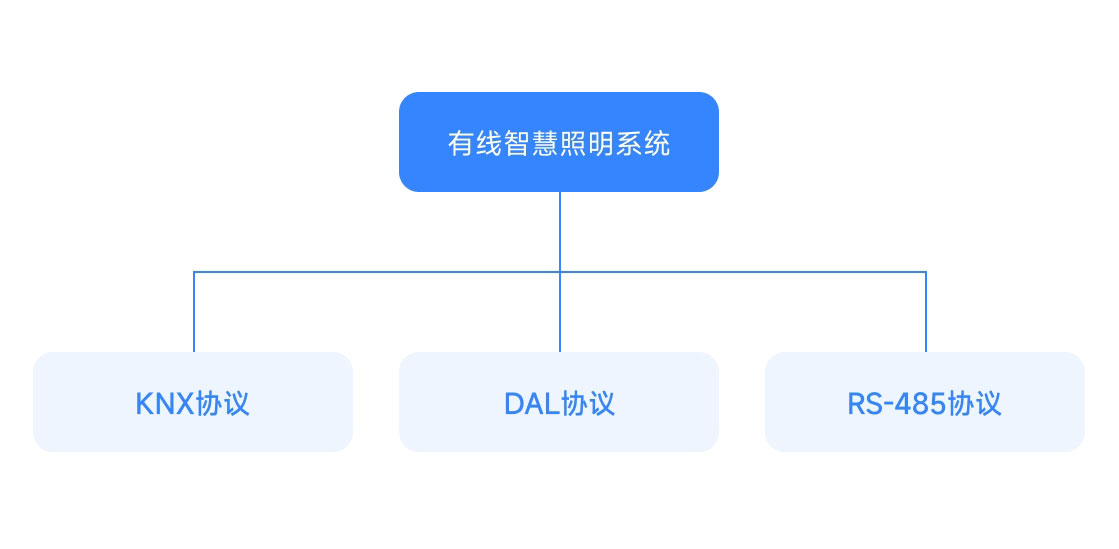

数字之光智慧照明有线系统使用 KNX 协议或 RS-485 总线协议连接电源、网关、控制器，调光器、传感器以及其他各类相关设备。有线系统适用于整体楼宇或大型建筑场景的 照明控制，如大型展厅、博物馆、艺术馆、机场、地铁站、酒店等场景。

数字之光智慧照明无线系统使用蓝牙 Mesh 连接驱动电源、控制器、调光模块、调光面板以及其他各类相关设备。无线系统适用于家庭、办公室、会议室、智慧教室、停车场、 走廊、电梯间等小型空间场景。

适用于大型建筑场景

适用于小型建筑场景

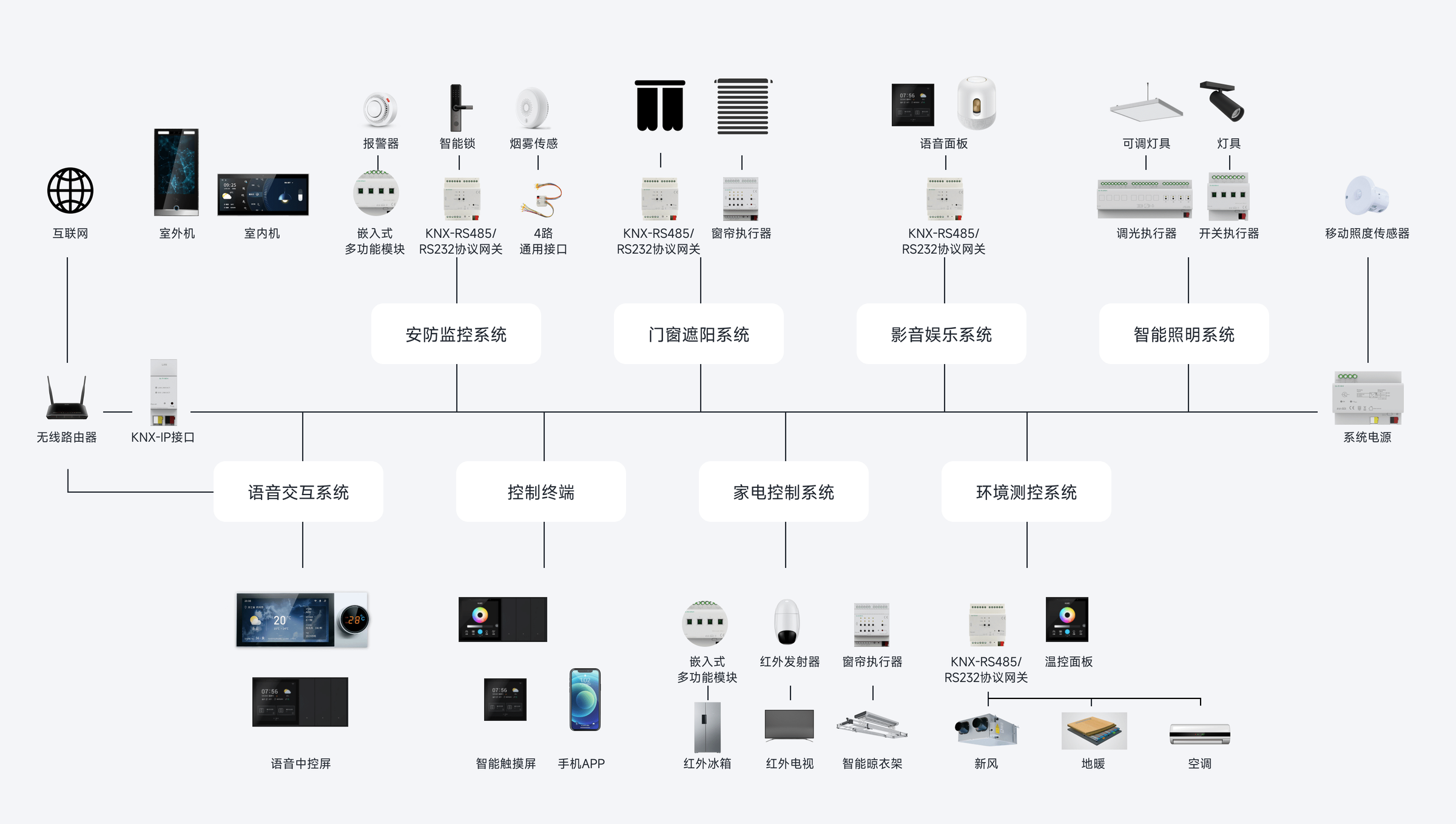

  • KNX系统框架

  • RS485系统框架

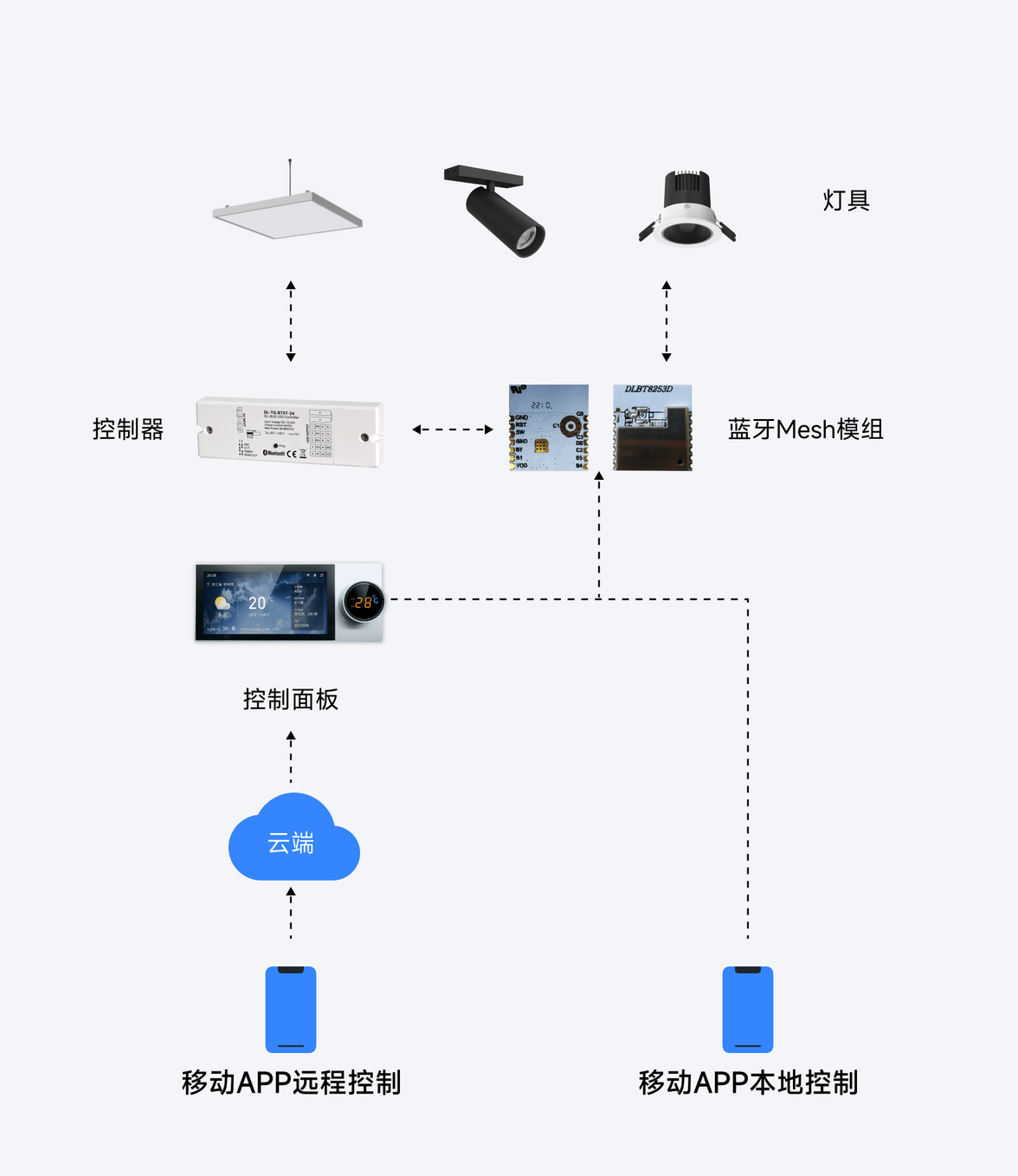

  • 蓝牙Mesh系统框架

蓝牙Mesh参数

包含低功耗的 32 位 MCU，

蓝牙 LE5.0/2.4G Radio，512kB Flash，48kB SRAM，

7 个可复用的 I/O 口。

协议：Sig Mesh 或者 Matter，可定制支持多 VENDOR


• 内置低功耗 32 位 MCU，可以兼作应用处理器

• 主频支持 48 MHz

• 工作电压 :1.8V-3.6V，在 1.8V 到 2.7V 之间，模组可以启动，但是无法保证

射频性能 ; 在 2.8V-3.6V 之间，模组整体性能正常

• 外设 :5xPWMs, 1xI2C, 1xUART

• 蓝牙 LERF 特性

– 兼容蓝牙 LE5.0

– 射频数据速率 : 1Mbps

– TX 发射功率 :+10dBm

– RX 接收灵敏度 :-94.5dBm@ 蓝牙 LE 1Mbps – 内嵌硬件 AES 加密

– 搭配板载 PCB 天线

– 工作温度 :-40° C to +85° C

• 应用领域

– 智能 LED、智能家居、智能低功耗传感器

物联芯片调优

BLE Mesh 模组针对芯片参数调优，信号相对于行 业内提升了 0.5-0.6dbm，组网更稳定。

调光算法更平滑

按照对数曲线分布算法， 在高亮度下具有高增量值， 低亮度下具有低增量值，这样整个调光曲线在人眼 里看起来像线性变化。

用户使用更便捷

在行业内率先突破小程序 Mesh 技术，用户省去安 装新 APP 成本。交互设计更人性化，用户使用更便捷。
